屈折率についての統計表をMayaで実践(V-ray Material Mia_materialのための)

屈折率についての統計表 Mayaで実践(V-ray Material Mia_materialのための)

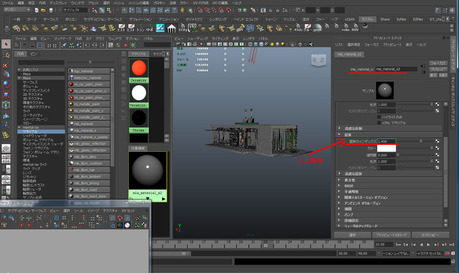

◎Mentalray for Maya (Mia_Material_x)の場合、以下数値入力箇所
屈折入力箇所1


◎V-ray for Maya (V-ray Material)の場合、以下に数値入力
屈折入力箇所2


Acetone アセトン 1.36
Acrylic glass アクリルガラス 1.490 - 1.492
Actinolite 陽起石 1.618
Agalmatoite 蝋石 1.55
Agate 瑪瑙 1.544
Agate Moss 瑪瑙 モス 1.54
Air 空気 1.0002926
Alcohol アルコール 1.329
Alcohol Ethyl (grain) アルコール エチル(穀物) 1.36
Alcohol Methyl (wood) アルコール メチル(木) 1.329
Alexandrite アレキサンドライト 1.745
Aluminum アルミ 1.44
Amber アンバー 1.546
Amblygonite アンブリゴナイト 1.611
Amethyst アメジスト 1.544
Anatase アナターゼ 1.49
Andalusite アンダリユサイト 1.641
Anhydrite 無水石膏 1.571
Apatite リン灰石 1.632
Apophyllite 魚眼石 1.536
Aquamarine アクアマリン 1.577
Aragonite アラゴナイト 1.53
Argon アルゴン 1.000281
Asphalt アスファルト 1.635
Augelite アウゲライト 1.574
Axinite 斧石 1.675
Azurite 藍銅鉱 1.73
Baby Wash ベビーウォッシュ 1.26
Barite 重晶石 1.636
Barytocalcite 重土方解石 1.684
Beer ビール 1.345
Benitoite ベニトアイト 1.757
Benzene ベンゼン 1.501
Beryl ベリル 1.577
Beryllonite ベリロナイト 1.553
Brazilianite ブラジリアナイト 1.603
Bromine 臭素 1.661
Bromine (liq) 臭素(液体) 1.661
Bronze ブロンズ 1.18
Brownite ブラウン派 1.567
Calcite 方解石 1.486
Cancrinite カンクリナイト 1.491
Carbon Dioxide (gas) 二酸化炭素(気体) 1.000449
Carbon Disulfide 二硫化炭素 1.628
Carbon Tetrachloride 四塩化炭素 1.46
Carbon dioxide 二酸化炭素 1.00045
Carbonated Beverages 炭酸飲料 1.34 - 1.356
Cassiterite スズ石 1.997
Celestite 天青石 1.622
Cerussite 白鉛鉱 1.804
Ceylanite スピネル 1.77
Chalcedony 玉髄 1.53
Chalk チョーク 1.51
Chalybite 菱鉄鉱 1.63
Chlorine (gas) 塩素(気体) 1.000768
Chlorine (liq) 塩素(液体) 1.385
Chrome Green クロムグリーン 1.4
Chrome Red クロムレッド 1.42
Chrome Yellow クロムイエロー 1.31
Chromium クロム 1.97
Chrysoberyl クリソベリル 1.745
Chrysocolla 珪孔雀石 1.5
Chrysoprase 緑玉髄 1.534
Cinnabar (Mercury sulfide) 辰砂(硫化水銀) 3.02
Citrine レモン色 1.55
Clinozoisite クリノゾイサイト 1.724
Cobalt Blue コバルトブルー 1.74
Cobalt Green コバルトグリーン 1.97
Cobalt Violet コバルトバイオレット 1.71
Colemanite 灰硼石 1.586
Copper 銅 1.1
Copper Oxide 酸化銅 1.705
Coral コーラル 1.486
Cordierite コーディエライト 1.54
Corundum コランダム 1.766
Cranberry Juice (25%) クランベリージュース(25%) 1.351
Crocoite 紅鉛鉱 1.31
Crown Glass クラウンガラス 1.52
Crown glass (impure) クラウンガラス(不純) 1.485 - 1.755
Crown glass (pure) クラウンガラス(純正) 1.50 - 1.54
Cryolite 氷晶石 1.338
Crystal 水晶 1
Cubic zirconia キュービックジルコニア 2.15 - 2.18
Cuprite 赤銅鉱 1.85
Danburite ダンブリ石 1.633
Degreaser ディグリーザー 1.377
Dense Flint Glass 高密度フリントガラス 1.66
Diamond ダイヤモンド 1.417
Diopside 透輝石 1.68
Dolomite ドロマイト 1.503
Dumortierite デュモルチ石 1.686
Ebonite エボナイト 1.66
Ekanite エーカナイト 1.6
Elaeolite エレオライト 1.532
Emerald エメラルド 1.576
Emerald Synth flux エメラルド シンセフラックス 1.561
Emerald Synth hydro エメラルド シンセ水力 1.568
Enstatite 頑火輝石 1.663
Epidote 緑簾石 1.733
Ethanol エタノール 1.36
Ethyl Alcohol エチルアルコール 1.36
Euclase ユークレース 1.652
Eye Aqueous humor 眼、房水 1.33
Eye Cornea 眼、角膜 1.38
Eye Lens 目、レンズ 1.41
Eye Vitreous humor 眼、硝子体液 1.34
Fabulite Fabulite 1.409
Feldspar Adventurine 長石、金砂石 1.532
Feldspar Albite 長石、曹長石 1.525
Feldspar Amazonite 長石、アマゾナイト 1.525
Feldspar Labradorite 長石、ラブラドライト 1.565
Feldspar Microcline 長石、微斜長石 1.525
Feldspar Oligoclase 長石、灰曹長石 1.539
Feldspar Orthoclase 長石、正長石 1.525
Feldspar orthoclase 長石正長石 1.525
Flint glass (impure) フリントガラス(不純) 1.523 - 1.925
Flint glass (pure) フリントガラス(純正) 1.60 - 1.62
Fluoride フッ化物 1.56
Fluorite ホタル石 1.434
Formica フォーマイカ 1.47
Gallium phosphide ガリウムリン 3.5
Gallium(III) arsenide ガリウム(III)ヒ素 3.927
Gallium(III) phosphide ガリウム(III)リン 3.5
Garnet Almandine ガーネット、アルマンディン 1.76
Garnet Almandite ガーネット、鉄礬柘榴石 1.79
Garnet Andradite ガーネット、灰鉄ザクロ石 1.82
Garnet Demantoid ガーネット、デマントイド 1.88
Garnet Grossular ガーネット、Grossular 1.738
Garnet Hessonite ガーネット、ヘソ 1.745
Garnet Rhodolite ガーネット、ロードライト 1.76
Garnet Spessartite ガーネット、スペサルティン 1.81
Gaylussite ゲイリュサック石 1.517
Glass ガラス 1.51714
Glass Albite ガラス、曹長石 1.489
Glass Arsenic Trisulfide ガラス、三硫化ヒ素 2.04
Glass Crown ガラス、クラウン 1.52
Glass Crown (common) ガラス、クラウン(共通) 1.52
Glass Crown Zinc ガラス、クラウン、亜鉛 1.517
Glass Flint 29% lead ガラス、フリント、29%の鉛 1.569
Glass Flint 55% lead ガラス、フリント、55%の鉛 1.669
Glass Flint 71% lead ガラス、フリント、71%の鉛 1.805
Glass Flint Dense ガラス、フリント、高密度 1.66
Glass Flint Heaviest ガラス、フリント、最も重い 1.89
Glass Flint Heavy ガラス、フリント、ヘビー 1.65548
Glass Flint Lanthanum ガラス、フリント、ランタン 1.8
Glass Flint Light ガラス、フリント、ライト 1.58038
Glass Flint Medium ガラス、フリント、ミディアム 1.62725
Glass Fused Silica ガラス、石英ガラス 1.459
Glass Pyrex ガラス、パイレックス 1.474
Glycerine グリセリン 1.367 - 1.473
Glycerol グリセロール 1.4729
Gold 金 0.47
Hambergite ハンベルグ石 1.559
Hauyn 藍方石 1.490 - 1.505
Hauynite アウイナイト 1.502
Helium ヘリウム 1.000036
Hematite ヘマタイト 1.94
Hemimorphite 異極鉱 1.614
Hiddenite ヒッデナイト 1.655
Honey 13% water content 蜂蜜、13%水分量 1.504
Honey 17% water content 蜂蜜、17%の水分量 1.494
Honey 21% water content 蜂蜜、21%の水分量 1.484
Howlite ハウ石 1.586
Hydrogen (gas) 水素(気体) 1.00014
Hydrogen (liq) 水素(液体) 1.0974
Hypersthene 紫蘇輝石 1.67
Ice アイス 1.309
Idocrase ケイ酸塩水和物から成る緑色、黄色または茶色の鉱物 1.713
Iodine Crystal ヨード結晶 3.34
Iolite アイオライト 1.548
Iron 鉄 1.51
Ivory アイボリー 1.54
Jade Jadeite 翡翠、ジェダイト 1.64 - 1.667
Jade Nephrite 翡翠、ネフライト 1.61
Jadeite ジェダイト 1.665
Jasper ジャスパー 1.54
Jet ジェット 1.66
Kornerupine コーネルパイン 1.665
Kunzite クンツァイト 1.655
Kyanite 藍晶石 1.715
Labradorite 曹灰長石 1.560 - 1.572
Lapis Gem ラピスの宝石 1.5
Lapis Lazuli ラピスラズリ 1.61
Lazulite 天藍石 1.615
Lead リード 1.01
Leucite 白榴石 1.509
Light Flint Glass 軽フリントガラス 1.58
Lucite ルーサイト 1.495
Magnesite マグネサイト 1.515
Malachite マラカイト 1.655
Meerschaum 海泡石 1.53
Mercury (liq) 水銀(液体) 1.62
Methanol メタノール 1.329
Milk 牛乳 1.35
Moissanite モアッサナイト 2.65 - 2.69
Moldavite モルダウ石 1.5
Moonstone ムーンストーン 1.518 - 1.526
Moonstone Adularia ムーンストーン、アデュラリア 1.525
Moonstone Albite ムーンストーン、曹長石 1.535
Morganite モルガナイト 1.585 - 1.594
Mylar マイラー 1.65
Natrolite ソーダフッ石 1.48
Nephrite ネフライト 1.6
Nickel ニッケル 1.08
Nitrogen (gas) 窒素(気体) 1.000297
Nitrogen (liq) 窒素(液体) 1.2053
Nylon ナイロン 1.53
Obsidian 黒曜石 1.489
Oil Clove 油、クローブ 1.535
Oil Lemon オイル、レモン 1.481
Oil Neroli 油、ネロリ 1.482
Oil Orange 油、オレンジ 1.473
Oil Safflower 油、ベニバナ 1.466
Oil of Wintergreen 冬緑油 1.536
Oil vegetable (50'C) 油、野菜(50'C) 1.47
Olivine かんらん石 1.67
Onyx オニキス 1.486
Opal オパール 1.45
Opal Black オパール、ブラック 1.440 - 1.460
Opal Fire オパール、ファイア 1.430 - 1.460
Opal White オパール、ホワイト 1.440 - 1.460
Orange Cleaner (Pathmark Brand) オレンジクリーナー(Pathmarkブランド) 1.293
Oregon Sunstone オレゴンサンストーン 1.560 - 1.572
Oxygen (gas) 酸素(気体) 1.000276
Oxygen (liq) 酸素(液体) 1.221
PET PET 1.575
PETg PETg 1.57
PMMA PMMA 1.4893 - 1.4899
Padparadja Padparadja 1.760 - 1.773
Painite ペイン石 1.787
Pearl パール 1.53
Periclase ペリクレース 1.74
Peridot ペリドット 1.654
Peristerite ペリステライト 1.525
Petalite 葉長石 1.502
Phenakite フェナス石 1.65
Phosgenite ホスゲン石 1.117
Plastic プラスチック 1.46
Platinum プラチナ 2.33
Plexiglas プレキシグラス 1.5
Polycarbonate ポリカーボネート 1.584 - 1.586
Polystyrene ポリスチレン 1.55
Prase 緑石英 1.54
Prasiolite プラシオライト 1.54
Prehnite プレナイト 1.61
Proustite 淡紅銀鉱 1.79
Purpurite 紫石 1.84
Pyrite 黄鉄鉱 1.81
Pyrope パイロープ 1.74
Quartz 石英 1.544
Quartz Fused 石英ガラス、 1.45843
Rhodizite ローディズ石 1.69
Rhodochrisite 菱マンガン鉱 1.6
Rhodonite ロードナイト 1.735
Rock Salt 岩塩 1.516 - 1.544
Rubber Natural ゴム、天然 1.5191
Ruby ルビー 1.76
Rum White ラム、ホワイト 1.361
Rutile ルチル 1.62
Salt 塩 1.516
Salt (NaCl) 塩(NaCl) 1.544
Sanidine サニディン 1.522
Sapphire サファイア 1.76
Sapphire Star サファイア、スター 1.760 - 1.773
Scapolite 柱石 1.54
Scapolite Yellow 柱石、イエロー 1.555
Scheelite 灰重石 1.92
Selenium Amorphous アモルファスセレン、 1.92
Serpentine 蛇紋岩 1.56
Shampoo シャンプー 1.362
Shell シェル 1.53
Shower Gel シャワー用ジェル 1.51
Silicon シリコン 4.24
Sillimanite シリマナイト 1.658
Silver シルバー 0.18
Sinhalite シンハライト 1.699
Smaragdite 緑閃石 1.608
Smithsonite スミソナイト 1.621
Sodalite 方ソーダ石 1.483
Sodium Chloride 塩化ナトリウム 1.544
Spessarite スペサルタイト 1.79 - 1.81
Sphalerite 閃亜鉛鉱 1.368
Sphene スフェーン 1.885
Spinel スピネル 1.712
Spinel Blue スピネル、ブルー 1.712 - 1.747
Spinel Red スピネル、レッド 1.708 - 1.735
Spodumene リシア輝石 1.65
Star Ruby スタールビー 1.76 - 1.773
Staurolite 十字石 1.739
Steatite ステアタイト 1.539
Steel 鋼 1.5
Stichtite スティッヒト石 1.52
Strontium Titanate チタン酸ストロンチウム 1.41
Styrofoam スタイロフォーム 1.595
Sugar Solution 30% 糖溶液30パーセント 1.38
Sugar Solution 80% 糖溶液80パーセント 1.49
Sulphur 硫黄 1.96
Synthetic Spinel 合成スピネル 1.73
Taaffeite ターフェアイト 1.72
Tantalite タンタライト 1.24
Tanzanite タンザナイト 1.691
Teflon テフロン 1.35 - 1.38
Thomsonite トムソン沸石 1.53
Tiger eye タイガーアイ 1.544
Titanium チタン 2.16
Topaz トパーズ 1.62
Topaz Blue トパーズ、ブルー 1.61
Topaz Imperial トパーズ、インペリアル 1.605-1.640
Topaz Pink トパーズ、ピンク 1.62
Topaz White トパーズ、ホワイト 1.63
Topaz Yellow トパーズ、イエロー 1.62
Tourmaline トルマリン 1.624
Tourmaline Blue トルマリン、ブルー 1.61 - 1.64
Tourmaline Catseye トルマリン、キャッツアイ 1.61 - 1.64
Tourmaline Green トルマリン、グリーン 1.61 - 1.64
Tourmaline Paraiba トルマリン、パライバ 1.61 - 1.65
Tourmaline Red トルマリン、レッド 1.61 - 1.64
Tremolite 透角閃石 1.6
Tugtupite タグタパイト 1.496
Turpentine テレビン油 1.472
Turquoise ターコイズ 1.61
Ulexite 曹灰硼鉱 1.49
Uvarovite ウバロバイト 1.87
Variscite バリシア石 1.55
Vivianite 藍鉄鉱 1.58
Vodka ウォッカ 1.363
Wardite ワード石 1.59
Water (0'C) 水(0℃) 1.33346
Water (100'C) 水(100'C) 1.31766
Water (20'C) 水(20'C) 1.33283
Water (gas) 水(気体) 1.000261
Water 10'C 水10'C 1.33335
Water 20'C 水20'C 1.33335
Water 35'C 水35'C 1.33157
Water 100'C 水100'C 1.31819
Water Ice ウォーターアイス 1.31
Whisky ウィスキー 1.356
Willemite けい酸亜鉛鉱 1.69
Witherite 毒重石 1.532
Wulfenite 水鉛鉛鉱 1.3
Zincite 紅亜鉛鉱 1.01
Zircon ジルコン 1.923
Zircon High ジルコン、ハイ 1.96
Zircon Low ジルコン、ロー 1.8
Zirconia Cubic ジルコニア、キュービック 1.17


以上、注目すべき点赤印




スタジオ ヒエイ提供(Studio Hiei Presents)
⇒⇒ http://www.studio-hiei.com
hiei

使いない系Maya_mentalray_shader第2回(Write To Depth Buffer)

先日もスタジオ・ヒエイの公式ブログでお話いたしました。ムービー制作に対して必要性が乏しいシェーダーについての第2回目となります。
昨今、V-ray for Mayaが登場したので、スタジオ・ヒエイもすべてV-rayに乗り換える予定でございます。
それにともなって、Mentalrayのおさらいをしたいと思い、こちらのブログでしばらくMentalray shaderの解説をしたいと思っております。
前回はGeometory Shaderについて解説いたしました。

今回の解説はWrite To Depth Bufferについてです。
MayaでDepthデーターを出力する方法についてはあらゆるサイトで取り上げられていますので、もうご存知かと思います。今回の題材は必要のないmentalray shaderについての解説ですので、必要性が高いdepthの出力については省きます。


まずは使えないdepthを出力しましょう。
1、レンダー設定オプションを表示しましょう。
次に、パス(タブ)をクリックしましょう。
このパス(タブ)はMaya2010以降から追加された新しい項目です。以前のバージョンの方は対象外となりますが、一部参考になることも記載します。
depth_shader1


depth_shader2


custum_Depthを選択して追加します。

2、write_to_depth_bufferを選択しましょう。
depth_shader3

depth_shader4


3、オブジェクトにそれぞれ別々のシェーダーを割り当てましょう。
この画面では3体のネコに別々のlambertを割り当てています。

depth_shader4


4、write_to_depth_bufferを4つ複製しましょう。
ネコ3体、地面にそれぞれインプットするためです。
それではインプットについて解説していきましょう。

write_to_depth_bufferのアトリビュートを展開すると、評価パス スルーという項目があるのが確認できます。
この項目にマウスのミドルドラッグでネコに割り当てたlambertをドラッグしてインプットしてみましょう。
depth_shader5


5、カスタムデプスパスの項目をcustom_Depthに変更します。

5


6、次にネコとカメラの距離を確認します。
ディスプレイ>ヘッドアップディスプレイ>オブジェクトの詳細
を選択します。
この状態でネコを選択します。
ネコとカメラの距離が表示されたのが確認できるでしょう。

depth_shader6

5


7、この数値を複製した4つのwrite_to_depth_bufferに書き込んでいきましょう。
ただ地面の場合は測定できませんので、お好きな数値を入力しましょう。
depth_shader7


8、別のネコも同じように距離を割り出し、lambertを登録して、設定していきましょう。

depth_shader8


9、バッチレンダリングしましょう。
write_To_Depth_Bufferはプレビューでのレンダリングはできません。
理由はレンダーパスを使用するからです。
レンダー設定は以下参照。

depth_shader9


custum_depth_customDepth


レンダリング結果をご覧いただくと分かるように、地面のデプスを出力することができません。
このことから、write_To_Depth_Bufferのムービー制作の実用についてはかなりの問題があることが確認できたと思います。


Mentalray_shaderには使えない系のshaderがたくさんあることが理解できれば幸いで御座います。
3DCG制作において、全部端から端まで勉強するというのは絶対にしなければならない最優先事項ではないのです。
必要な情報を適宜選択して、常用することが必要になるのでしょう。





スタジオ ヒエイ提供 (Studio Hiei Presents)
hiei


スタジオ ヒエイのFacebookページ

できれば、「いいね」をよろしくお願いいたします。

Mayaのジオメトリーシェーダーについて

Mayaやmaxのメンタルレイにはたくさんのシェーダーがあって難しいなーと感じている方も多いと思います。
たしかに多いと思います。合計で124個ほどのシェーダーが用意されていて、全部の使い方を覚えて、しかも、シェーダーの使い方だけではなくて、組み合わせのパターンも覚えて大変大変・・・・・
実践で使うと考えると心配になられる方もおられるでしょう。

でも心配はいりません。本当にムービー制作で使えるシェーダーはほんの数個しかないのですから・・・

では使えるシェーダーって何ですか?という疑問に入る前に、ムービー制作には使えない系のシェーダーについて解説することにしました。
ただ、絶対に使えないわけではなくて、あまり使わなくてもいいということです。AfterEffectsだと一瞬で解決する。特殊なゲーム開発でのみ使われているなどです。


今回はジオメトリーシェーダーについて解説したいと思います。
まず、メンタルレイシェーダーパネルを開いてみてください。
以下のような画面がでますので、ジオメトリータブを開いてください。
9種類ほどのシェーダーが表示されます。
試しにmib_geo_cubeというのを使ってみましょう。

1


このmib_geo_cubeというのを以下の場所にドラッグしてインプットしてください。
もちろんジオメトリーシェーダーの有効化にチェックしてからです。

5


レンダリングしてみましょう。元画像は単なる赤いネコですが、シェーダーを適用後、円錐形に変化したのが分かるでしょう。
2

2


では最後にmib_geo_cubeの設定項目を変えてみましょう。
スライダーが2つだけで非常にシンプルな項目が確認できます。値を下げてみましょう。
円錐形の分割数が小さくなったので、角が強く表れました

4

3


つまり、メンタルレイシェーダーの中には、普通にアニメーションを作るだけなら知っていても知っていなくてもいいようなものがあるのです。




スタジオ ヒエイ提供 (Studio Hiei Presents)
hiei


スタジオ ヒエイのFacebookページ

できれば、「いいね」をよろしくお願いいたします。
QRコード
QRコード
Recent Comments
Recent TrackBacks
3dsmax関連記事201205版 (3ds Max講座★3ds Max入門ブログ マニュアル 初心者 操作 解説 使い方 講習 スクール)
Mayaと3dsmaxの違い(発見1)
  • ライブドアブログ
